TECHNIDEAL – Coffret PV AC/DC 6kW monophasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

Description

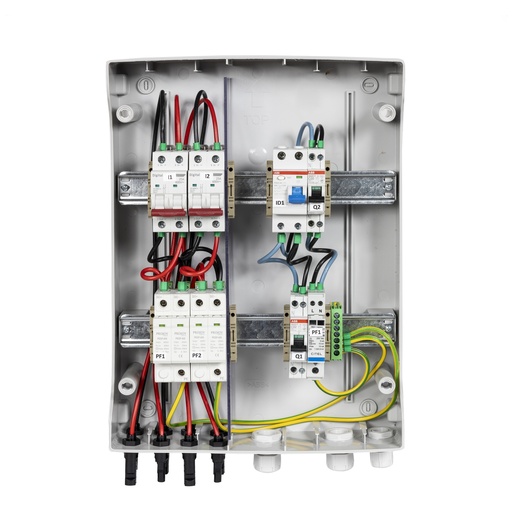

Coffret AC/DC monophasé 6 kW conçu pour la protection complète d’un onduleur photovoltaïque à 2 MPPT.

Il regroupe les protections AC et DC dans un seul coffret compact : disjoncteurs, différentiel 300 mA, inter-sectionneurs DC 25 A / 600 V, et parafoudres Type II.

Ce coffret assure une sécurité totale et une séparation physique entre les circuits AC et DC,

Caractéristiques techniques

• Puissance nominale : jusqu’à 6 kWc
• Type de coffret : AC/DC monophasé – 2 MPPT
• Indice de protection : IP65
• Raccordement : direct (borniers internes L/N/PE)
• Séparation physique AC / DC assurée

Protection AC

• Disjoncteurs :
  • Q1 – 1P+N – 32 A – courbe C
  • Q2 – 1P+N – 20 A – courbe C
• Protection différentielle :
  • ID1 – 2P – 40 A – 300 mA – Type AC


Protection DC

• Nombre de MPPT : 2
• Inter-sectionneurs DC :
  • I1 / I2 – 25 A / 600 VDC
• Parafoudres DC :
  • PF1 / PF2 – Type II – In 20 kA – Imax 40 kA – 600 VDC
• Entrées / Sorties : Connecteurs MC4
• Câblage interne : 4 à 6 mm²

Points forts

• Coffret AC/DC complet et prêt à raccorder
• Différentiel 300 mA Type AC intégré
• 2 inter-sectionneurs 25 A / 600 VDC pour 2 MPPT
• 2 parafoudres DC Type II (In 20 kA / Imax 40 kA)
• Séparation physique complète AC/DC pour sécurité optimale
• Raccordement direct sur borniers internes

• Idéal pour onduleurs monophasés 2 MPPT – 5 à 6 kW
