TECHNIDEAL – Coffret de protection AC/DC monophasé 6kWc, Parafoudre AC/DC, 2 MPPT – 32A – 600V (1 string pour chaque MPPT) – 300mA – TYPE B

Description

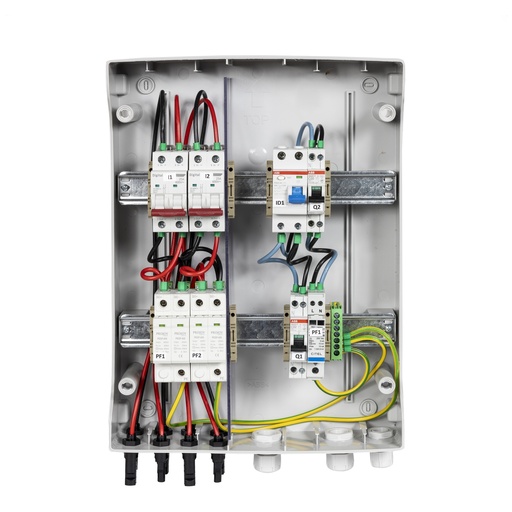

Coffret AC/DC monophasé 6 kW conçu pour la protection complète d’un onduleur photovoltaïque équipé de 2 trackers MPPT.

Il regroupe toutes les protections AC et DC dans un seul ensemble compact, incluant inter-sectionneurs DC, parafoudres Type II, et un différentiel 30 mA Type B, assurant la sécurité, la conformité et la durabilité de l’installation.

Prêt à raccorder et conforme à la norme UTE C 15-712-1.

Caractéristiques techniques

• Puissance nominale : jusqu’à 6 kWc
• Type de coffret : AC/DC monophasé – 2 MPPT
• Indice de protection : IP65
• Raccordement : direct (L, N, PE)
• Tension de service AC : 230 V
• Tension DC max : 600 VDC

Protection AC

• Disjoncteurs :
  • Q1 – 1P+N – 32 A – courbe C
  • Q2 – 1P+N – 20 A – courbe C
• Protection différentielle :
  • ID1 – 2P – 40 A – 300 mA – Type B
• Parafoudre AC :
  • PF1 – Type II – 230 V AC – In 15 kA
• Câblage interne AC : 6 mm²
• Raccordement direct vers réseau

Protection DC

• Nombre de MPPT : 2
• Inter-sectionneurs DC :
  • I1 / I2 – 25 A / 600 VDC
• Parafoudres DC :
  • PF1 / PF2 – Type II – 600 VDC – In 15 kA
• Entrées / Sorties : MC4
• Câblage interne DC : 6 mm²
• Séparation physique AC / DC assurée

✅ Points forts

• Coffret AC/DC complet et prêt à raccorder
• Différentiel 300 mA Type B (immunité renforcée)
• 2 inter-sectionneurs DC 25 A / 600 VDC
• Parafoudres Type II AC & DC (In 15 kA)
• Raccordement direct sans bornier intermédiaire
• Coffret IP65 robuste et étanche
• Conforme UTE C 15-712-1
• Idéal pour onduleurs monophasés 2 MPPT – 5 à 6 kW
