TECHNIDEAL – Coffret de protection AC/DC jusqu’à 9kWc – triphasé – 1000v – Parafoudre AC/DC – 2 MPPT – 300mA – TYPE B

Description

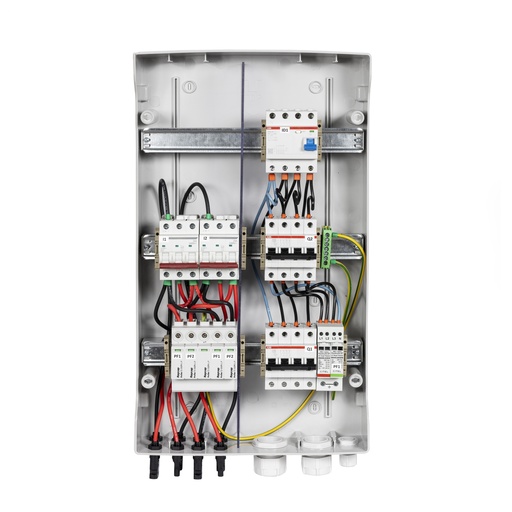

Coffret AC/DC triphasé 9 kW complet pour la protection et la coupure d’un onduleur photovoltaïque triphasé à 2 MPPT.

Il regroupe dans un seul ensemble compact toutes les protections AC et DC nécessaires : disjoncteurs, différentiel Type B, inter-sectionneurs DC, et parafoudres Type II.

Ce coffret est prêt à raccorder et conforme aux exigences de la norme UTE C 15-712-1.

Caractéristiques techniques

• Puissance nominale : jusqu’à 9 kW triphasé
• Type de coffret : AC/DC – 1 onduleur – 2 MPPT
• Indice de protection : IP65
• Raccordement : direct (L1, L2, L3, N, PE)

Protection AC

• Disjoncteurs :
  • Q1 – 4P – 20 A – Courbe C
  • Q2 – 4P – 20 A – Courbe C
• Protection différentielle :
  • ID1 – 4P – 25 A – 300 mA – Type B
• Parafoudre AC :
  • PRF1 – Type II – 230 V AC – In = 20 kA / Imax = 40 kA
• Câblage interne : 4 mm²
• Raccordement direct au réseau (point de livraison)

Protection DC

• Nombre de MPPT : 2
• Inter-sectionneurs DC :
  • I1 / I2 – 25 A / 1000 V DC
• Parafoudres DC :
  • PRF1 / PRF2 – Type II – 1300 V DC – In = 15 kA / Imax = 40 kA
• Entrées / Sorties : Connecteurs MC4
• Câblage interne : 4 mm²
• Presse-étoupes : PG13.5 / PG16

Points forts

• Coffret AC/DC triphasé complet et câblé
• Différentiel 300 mA Type B à haute sensibilité
• 2 inter-sectionneurs DC 25 A / 1000 V
• Parafoudres Type II AC & DC (20/40 kA)
• Séparation physique AC / DC
• Raccordement direct simplifié
• Coffret IP65 – étanche et résistant aux UV
• Conforme à la norme UTE C 15-712-1
• Idéal pour onduleurs triphasés 9 kW avec 2 MPPT
