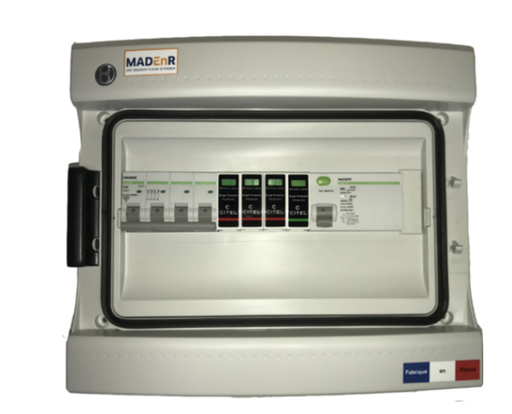

MADEnR – Coffret PV AC 36kW triphasé – 300mA – C63

UGS : (MADEnR) COFAC-33/36kW-1OND-TRI

Description

Coffret AC triphasé 33–36 kW conçu pour la protection d’un onduleur photovoltaïque unique.

Il intègre toutes les protections obligatoires pour la conformité à la norme UTE C 15-712-1 : disjoncteur C63 A, différentiel 300 mA Type AC, et parafoudre Type II.

Matériel SCHNEIDER

Compact, robuste et IP65, il garantit une sécurité optimale et une installation rapide.

Caractéristiques techniques


  • Disjoncteur principal : 4P – 63 A – Courbe C
  • Protection différentielle : 4P – 63 A – 300 mA – Type AC
  • Parafoudre : Type II – 230/400 V – avec fusible intégré
  • Indice de protection : IP65 – IK07 – Classe II
  • Type de coffret : Plastique – 1×12 modules
  • Entrées / sorties :
    • Vers onduleur : 2 PE M40
    • Vers réseau : 1 PE M20
  • Raccordement : direct sur bornes L1 / L2 / L3 / N / PE
  • Conducteurs internes :
    • 4×16 mm² (phases et neutre)
    • 1×16 mm² (terre)

Points forts

  • Coffret AC triphasé complet et câblé
  • Disjoncteur C63 A tétrapolaire intégré
  • Différentiel 300 mA Type AC
  • Parafoudre Type II avec fusible intégré
  • Coffret IP65 – étanche et robuste
  • Entrées M40 / M20 pour raccordement simplifié
  • Conforme UTE C 15-712-1
  • Idéal pour onduleurs triphasés 30–36 kW

Caractéristiques techniques

Type de courant: AC
Type de coffret: Triphasé
Largeur: 325mm
Profondeur: 180mm
Hauteur: 425mm
Poids: 5kg

Télécharger la documentation
