MADEnR – Coffret PV AC 125kW triphasé – 300mA – C125

Description

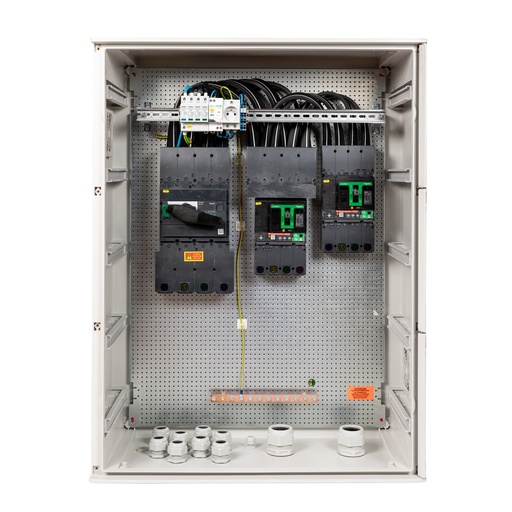

Coffret de puissance AC triphasé pour un onduleur unique jusqu’à 125 kW, intégrant protection parafoudre (PARA) et prise de contrôle (PC).

Matériel SCHNEIDER

Conçu pour assurer la sécurité, la fiabilité et la protection optimale des installations photovoltaïques et industrielles.

Caractéristiques principales

• Puissance nominale : 125 kW
• Type : AC Triphasé – 1 onduleur
• Coffret : Polyester, 800 × 600 × 300 mm
• Disjoncteur principal : NSX250B
• Protection différentielle : 30 mA – type AC
• Parafoudre : CITEL DACF25-31-275 – Imax 50 kA
• Disjoncteur secondaire : INV250A avec fusible Acti9 iDPN 16A courbe C
• Sections de câbles :
  • Puissance : 16 mm²
  • Commande : 1,5 mm²
• Raccordement : direct avec cosses sur platine
• Entrées :
  • 1 × PE M63
  • 1 × PE M20
  • 1 × ME M25

Points forts

• Protection complète : disjoncteur, différentiel, parafoudre
• Coffret polyester robuste, isolant et durable
• Raccordement simple et rapide (bornes à cosse directe)
• Intègre une prise de contrôle (PC) pour maintenance et supervision
• Idéal pour installations solaires de moyenne puissance
