MADEnR – Coffret de protection AC/DC monophasé 6kWc, Parafoudre AC/DC, 2 MPPT – 32A – 600V (1 string pour chaque MPPT) – 300mA – TYPE B

Description

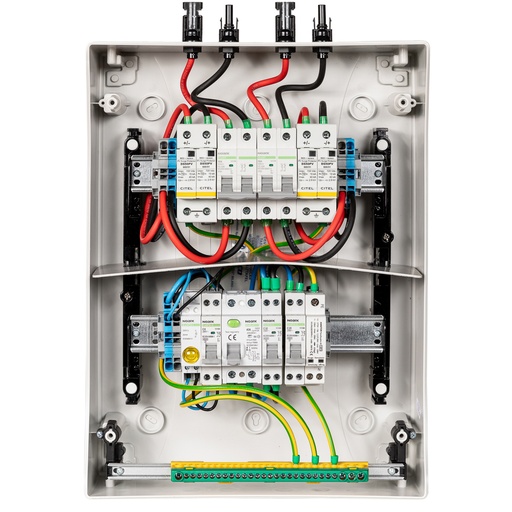

Coffret AC/DC monophasé 6 kWc complet, destiné aux installations photovoltaïques dotées de 2 MPPT (1 string par MPPT).

Il intègre un inter-sectionneur DC 600 V / 25 A, des parafoudres AC/DC à télésignalisation, un disjoncteur C32, et un interrupteur différentiel 300 mA Type B, indispensable pour les onduleurs à transformateur ou à topologie sans transformateur spécifique.

Conçu pour assurer sécurité, conformité et fiabilité, ce coffret est prêt à raccorder.

Partie AC

• Puissance nominale : 6 kW
• Nombre d’onduleurs : 1
• Disjoncteur : C32 – 20 A – 4,5 kA
• Protection différentielle : 40 A – 300 mA – Type B ⚠️
• Parafoudre AC : Type II – protégé par disjoncteur C20
  • Tension max (L-N) : 255 V
  • In : 5 kA | Imax : 15 kA
  • Télésignalisation de fin de vie intégrée
  • Voyant protégé par C6
• Raccordements :
  • Vers onduleur : câble souple 3G4 à 3G10
  • Vers réseau : câble souple 3G4 à 3G10
  • Terre : 16 mm²
  • Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

• Nombre de MPPT : 2
• Nombre de strings / MPPT : 1
• Interrupteur-sectionneur : 600 VDC / 25 A
• Parafoudre DC 600 V :
  • In : 20 kA | Imax : 40 kA | Up sous In : 2,3 kV
  • Télésignalisation de fin de vie intégrée
• Connectique :
  • Entrées : 4 × MC4 (2 MPPT × 1 string)
  • Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16

Coffret

• Matière : Plastique
• Indice de protection : IP65 – IK09
• Format : 2 × 12 modules
• Haute résistance UV
• Température d’utilisation : –25 °C à +60 °C
• Résistance au fil incandescent : 750 °C
• Humidité relative : 0 – 95 %

Points forts

• Coffret AC/DC prêt à raccorder
• Type B : protection adaptée aux onduleurs spécifiques ou sans transformateur
• Parafoudres AC et DC avec télésignalisation de fin de vie
• Double MPPT : gestion optimale des strings PV
• Coffret étanche, robuste et durable (IP65 – IK09)
• Conception conforme à la norme UTE C 15-712-1
