MADEnR – Coffret PV AC/DC 6kW monophasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

UGS : (MADEnR) E054-2

Description

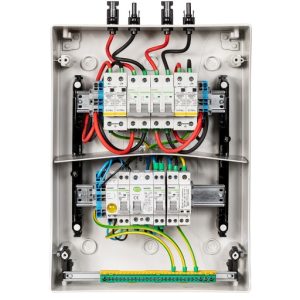

Coffret AC/DC monophasé 6 kWc complet, intégrant la protection côté alternatif et continu pour les installations photovoltaïques avec 2 MPPT (1 string par MPPT).

Conçu pour la sécurité, la fiabilité et la conformité, il comprend un inter-sectionneur DC 600 V, un parafoudre AC/DC, et un interrupteur différentiel 300 mA type G à immunité renforcée.

Partie AC

  • Puissance nominale : 6 kW
  • Nombre d’onduleurs : 1
  • Disjoncteur : C32 – 20 A – 4,5 kA
  • Protection différentielle : 40 A – 300 mA – Type G (immunité renforcée)
  • Parafoudre AC : Type II – protégé par disjoncteur C20
    • Tension max (L-N) : 255 V
    • In : 5 kA
    • Imax : 15 kA
    • Télésignalisation de fin de vie
    • Voyant protégé par disjoncteur C6
  • Raccordements :
    • Vers onduleur : câble souple 3G4 à 3G10
    • Vers réseau (EDF) : câble souple 3G4 à 3G10
    • Terre : câble 16 mm²
    • Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

  • Nombre de MPPT : 2
  • Nombre de strings / MPPT : 1
  • Interrupteur-sectionneur : 600 VDC / 25 A
  • Parafoudre DC 600 V :
    • In : 20 kA
    • Imax : 40 kA
    • Up sous In : 2,3 kV
    • Télésignalisation de fin de vie intégrée
  • Connectique :
    • Entrées : 4 × MC4 (2 MPPT × 1 string)
    • Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16

Coffret

  • Matière : Plastique
  • Indice de protection : IP65 – IK09
  • Format : 2×12 modules
  • Haute résistance UV
  • Température d’utilisation : -25 °C à +60 °C
  • Résistance au fil incandescent : 750 °C
  • Humidité relative : 0–95 %

Points forts

  • Coffret AC/DC complet et prêt à raccorder
  • Double MPPT compatible avec la majorité des onduleurs du marché
  • Parafoudre AC et DC intégrés avec télésignalisation
  • Disjoncteurs et différentiels préinstallés pour une sécurité maximale
  • Coffret robuste, étanche et durable (IP65 – IK09)
  • Conception conforme à la norme UTE C 15-712-1

Caractéristiques techniques

Type de courant: AC/DC
Type de coffret: Monophasé
Poids: 5.4kg
