MADEnR – Coffret de protection AC/DC monophasé, 0-3kWc – Parafoudre AC – 1 string – 1 MPPT – 25A coté DC et 20A coté AC – 300mA – TYPE B

Description

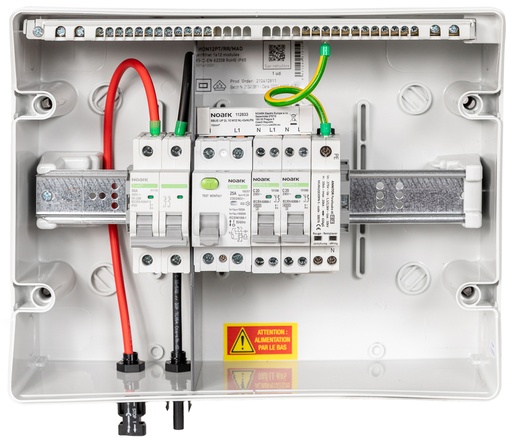

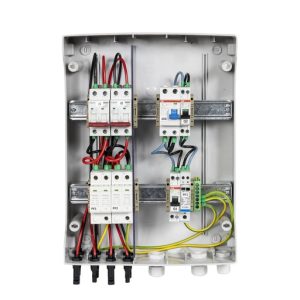

Coffret AC/DC monophasé pour installations photovoltaïques jusqu’à 3 kWc, intégrant la protection complète côté AC et DC.

Équipé d’un disjoncteur C20, d’un interrupteur différentiel type B (300 mA), d’un parafoudre AC type II, et d’un interrupteur-sectionneur DC 600 V / 25 A, il garantit une sécurité optimale et une conformité totale avec les normes photovoltaïques.

Caractéristiques principales

Partie AC

• Puissance nominale : 3–4 kW
• Nombre d’onduleurs : 1
• Disjoncteur : C20 – 20 A – 4,5 kA
• Protection différentielle : 25 A – 300 mA – Type B
• Parafoudre AC : Type II – protégé par disjoncteur C20
  • Tension max (L-N) : 255 V
  • In : 5 kA
  • Imax : 15 kA
  • Télésignalisation de fin de vie intégrée
• Raccordements :
  • Vers onduleur : câble souple 3G4 à 3G10
  • Vers réseau : câble souple 3G4 à 3G10
  • Terre : 16 mm²
  • Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

• Nombre de MPPT : 1
• Nombre de strings / MPPT : 1
• Interrupteur-sectionneur : 600 VDC / 25 A
• Entrées : 2 × MC4
• Sorties : 2 × presse-étoupes PE M16 + 1 × PE M16 (terre)

Coffret

• Matière : plastique, IP65 – IK09
• Format : 1×12 modules
• Haute résistance UV
• Température d’utilisation : -25 °C à +60 °C
• Résistance au fil incandescent : 750 °C
• Humidité relative : 0–95 %

Points forts

• Coffret AC/DC complet et prêt à raccorder
• Protection différentielle type B : indispensable pour certains onduleurs monophasés
• Parafoudre AC type II avec télésignalisation intégrée
• Inter-sectionneur DC pour coupure sécurisée du champ photovoltaïque
• Coffret robuste et étanche (IP65 – IK09) pour usage extérieur
• Conception conforme à la norme UTE C 15-712-1
