MADEnR – Coffret de protection AC/DC jusqu’à 9kWc triphasé – 1000v – Parafoudre AC/DC – 2 MPPT – 300mA – TYPE B

Description

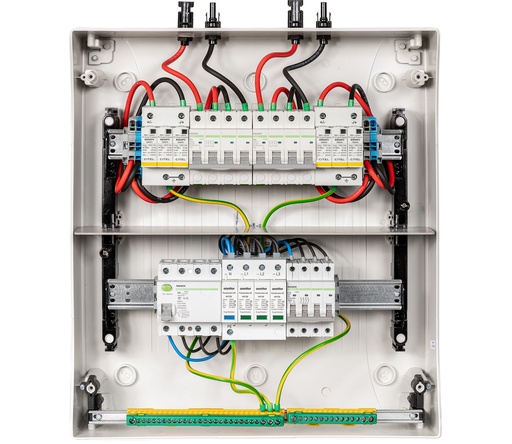

Coffret AC/DC triphasé complet pour installations photovoltaïques jusqu’à 9 kWc, intégrant toutes les protections nécessaires côté continu (DC) et alternatif (AC).

Équipé d’un inter-sectionneur DC 1000 V / 50 A, de parafoudres AC/DC avec télésignalisation, et d’un interrupteur différentiel 300 mA Type B, il assure une protection totale, conforme aux normes photovoltaïques en vigueur.

Partie AC

• Puissance nominale : 6 – 9 kW
• Nombre d’onduleurs : 1
• Disjoncteur : C20 – 6 kA
• Protection différentielle : 40 A – 300 mA – Type B
• Parafoudre AC : Type II – fusibles intégrés
  • Tension max (L-N) : 275 V
  • In : 15 kA | Imax : 50 kA
  • Télésignalisation de fin de vie intégrée
• Raccordements :
  • Vers onduleur : câble souple 5G6 à 5G16
  • Vers réseau : câble souple 5G6 à 5G16
  • Terre : 16 mm²
  • Passage de câbles PE : 2 × M25/32 + 1 × M20 (terre)

Partie DC

• Nombre de MPPT : 2
• Nombre de strings / MPPT : 1
• Interrupteur-sectionneur : 1000 VDC / 50 A
• Parafoudre DC 1000 V :
  • In : 20 kA | Imax : 40 kA | Up sous In : 2,6 kV
  • Télésignalisation de fin de vie intégrée
• Connectique :
  • Entrées : 4 × MC4 (2 MPPT × 1 string)
  • Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16

Coffret

• Matière : Plastique
• Indice de protection : IP65 – IK09
• Format : 2 × 18 modules
• Haute résistance UV
• Température d’utilisation : –25 °C à +60 °C
• Résistance au fil incandescent : 750 °C
• Humidité relative : 0 – 95 %

Points forts

• Coffret AC/DC triphasé complet et prêt à raccorder
• Protection différentielle Type B pour compatibilité universelle des onduleurs
• Parafoudres AC et DC haute performance avec télésignalisation
• Inter-sectionneur 1000 V / 50 A pour coupure sécurisée du champ PV
• Coffret robuste, étanche et durable (IP65 – IK09)
• Conception conforme à la norme UTE C 15-712-1
