MADEnR – Coffret PV AC 18/25kW triphasé 3 lignes – Micro onduleur

Description

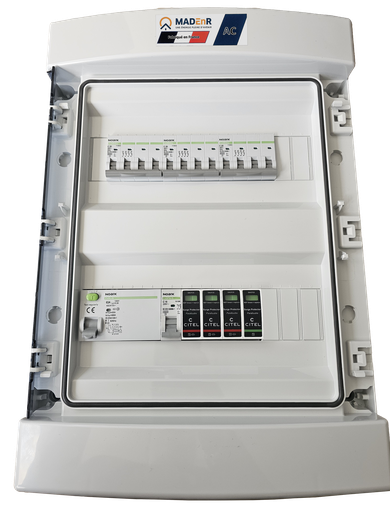

Coffret AC triphasé 18 à 25 kW conçu pour les installations photovoltaïques à micro-onduleurs.

Ce coffret regroupe les protections AC essentielles : disjoncteurs, différentiel, parafoudre et bornes de raccordement.

Caractéristiques techniques

• Puissance nominale : 18 – 25 kW

• Type de coffret : AC triphasé avec parafoudre intégré
• Tension max de service (L–N) : 275 V
• Indice de protection : IP65 – IK09
• Haute résistance UV
• Température d’utilisation : –25 °C à +60 °C
• Résistance au fil incandescent : 750 °C
• Humidité relative : 0 – 95 %

Protection AC

• Disjoncteurs : 3 × C20 – 6 kA
• Protection différentielle : 63 A – 300 mA – Type AC
• Parafoudre AC : Type II – fusibles intégrés
  • Télésignalisation de fin de vie incluse
  • In : 15 kA | Imax : 50 kA

Raccordements

• Vers micro-onduleurs : câble souple 5G6 à 5G10 mm²
• Vers réseau : câble souple 5G6 à 5G25 mm²
• Terre : câble 16 mm²
• Passage de câbles PE :
  • 9 × M20
  • 1 × M40
  • 1 × M20 (terre)

Dimensions du coffret

• Taille : 2 × 12 modules – 420 × 314 × 143 mm

Points forts

• Coffret AC triphasé complet et prêt à raccorder
• Compatible avec 3 micro-onduleurs (type Enphase ou équivalent)
• Parafoudre Type II avec télésignalisation intégrée
• Protection différentielle Type AC 63 A pour forte puissance
• Coffret plastique IP65 – IK09, étanche, robuste et résistant aux UV
• Conception conforme à la norme UTE C 15-712-1
• Idéal pour les installations collectives ou tertiaires haute puissance
